Descripción
Ventajas y Características
-
Operación por una o dos personas
-

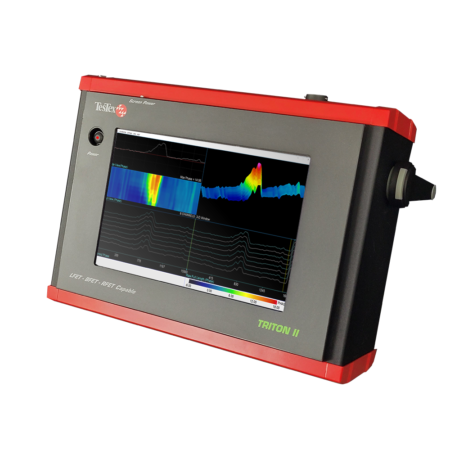

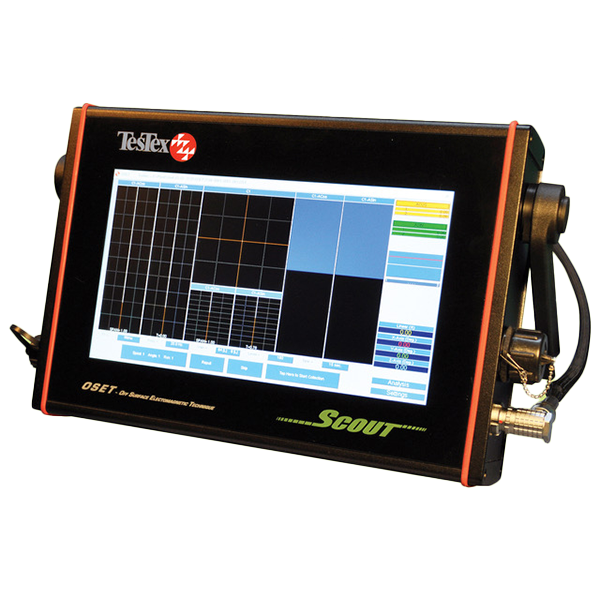

Electrónica portátil todo en uno con pantalla táctil de 10.1″ (257 mm) legible a la luz solar
-
Alimentación por corriente alterna (AC) o directa (DC)
-
Técnica de escaneo real con alto rendimiento
-

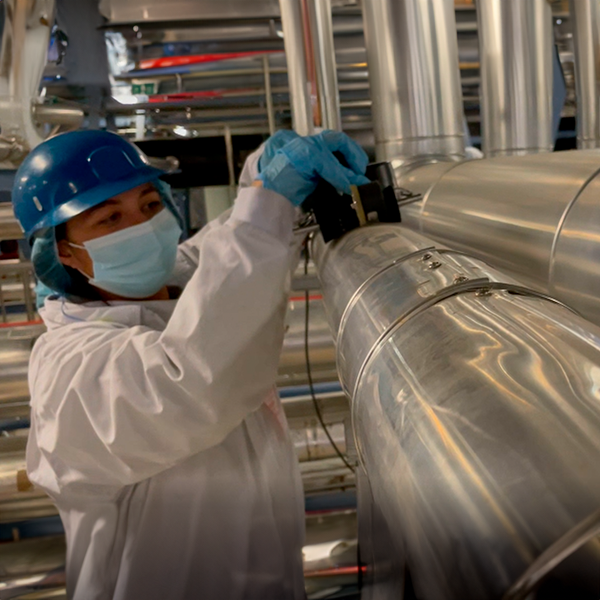

Diseño liviano del escáner que se adapta a la mayoría de las tuberías, recipientes y tanques, desde 2″ (50.8 mm) de diámetro hasta superficies planas
-
Escanea a través de revestimientos de acero inoxidable y aluminio con espesores de aislamiento de hasta 3″ (76.2 mm) y 4″ (102 mm), respectivamente
-
El tipo de aislamiento (silicato de calcio, lana mineral, fibra de vidrio, etc.) no afecta la respuesta de la señal. La presencia de humedad en el aislamiento tampoco afecta
-
Detecta corrosión superficial (pérdida de pared, picaduras) en tuberías de cualquier espesor de pared y corrosión interna en grandes áreas de tuberías con schedule 40
-
Puede localizar soldaduras a tope
-

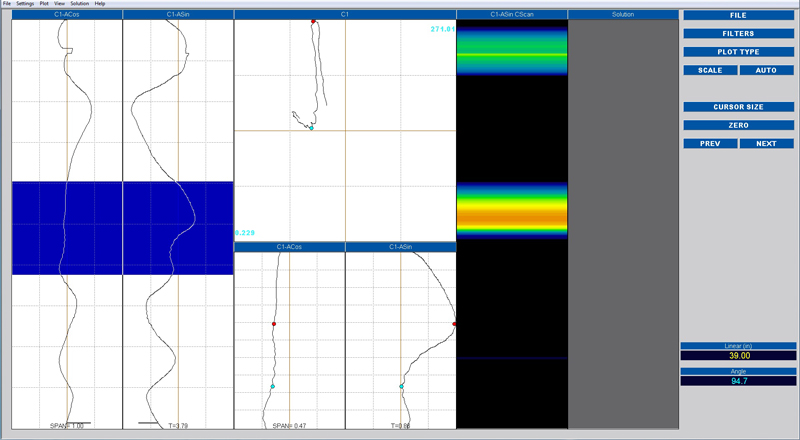

Datos codificados con opción de mapeo
-
Múltiples juegos de ruedas y pasadores de liberación rápida en los ejes permiten utilizar un solo escáner para todas las necesidades de inspección
-
Resistente al agua
-
Técnica de escaneo circunferencial sobre solapes del revestimiento para eliminar zonas muertas o de sensibilidad reducida
-
Dispositivo de posicionamiento que muestra la posición circunferencial y el ángulo de referencia para asegurar escaneos rectos y la orientación angular del siguiente escaneo
Capacidades de Detección
| Material del Revestimiento | Espesor del Aislamiento | Detección de Pérdida de Pared | Detección de Picaduras | Detección de Soldaduras |
|---|---|---|---|---|
| Acero inoxidable | hasta 4″ | hasta 3″ | hasta 4″ | |
| Aluminio | hasta 3″ | hasta 2″ | hasta 3″ |
Opcionales
-
Software de mapeo
-
Baterías/cargadores adicionales
-
Cable extensor de 75 pies (23 m)
-
Tuberías de calibración especiales con defectos especificados (una tubería de calibración con picadura estándar y una con soldadura están incluidas con la compra del sistema)

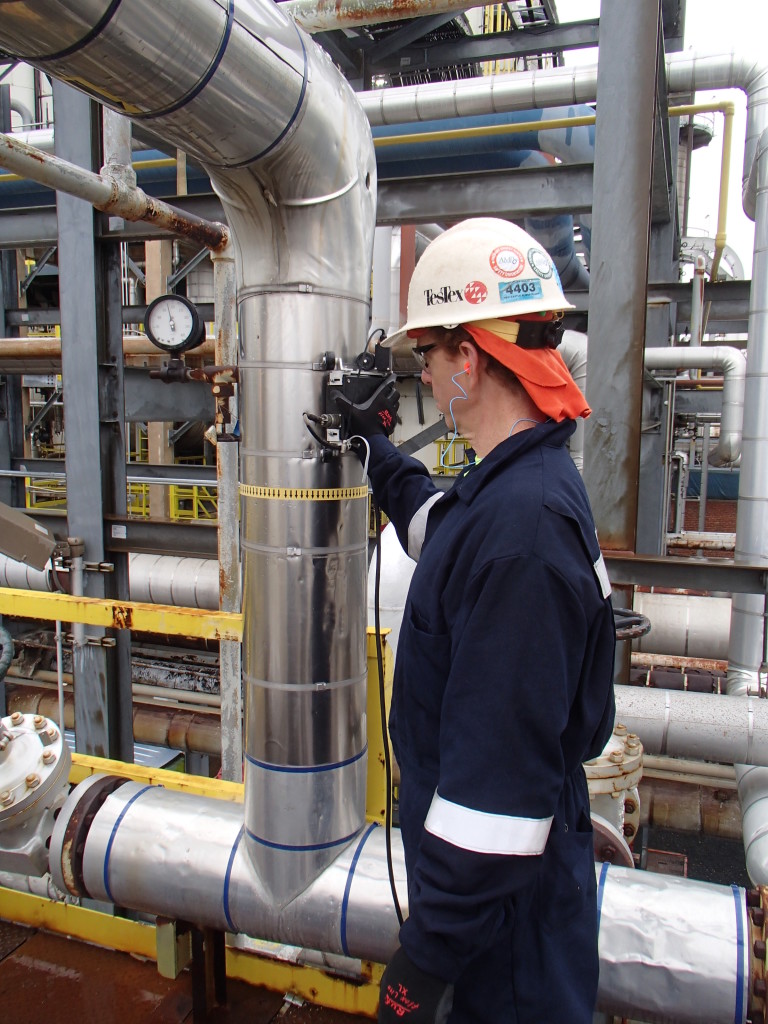

Resultados Previos de Inspecciones CUI
| Cliente | Tamaño de Tubería | Comentarios / Resultados |
|---|---|---|
| Planta química en la Costa Este | 4″ y 6″ | Se inspeccionaron aproximadamente 10 circuitos de tuberías. Se detectó pérdida de pared en tres (3) tuberías diferentes: la verificación por ultrasonido confirmó un espesor de pared de 0.216″ sobre un nominal de 0.240″. |
| Planta de energía en el Medio Oeste | 4″ – 16″ | Se inspeccionaron aproximadamente 25 circuitos de tuberías. Se identificó un área con adelgazamiento de pared, confirmando 0.418″ de espesor remanente sobre un nominal de 0.500″. |
| Planta de energía en el Valle de Ohio | 6″ | Se inspeccionó un circuito de tubería. Se detectó pérdida de pared, con un remanente de 0.417″ sobre un nominal de 0.432″. |
| Planta química en la Costa Este | 2″ – 6″ | Se inspeccionaron 4 circuitos de tuberías. Se detectaron varias áreas con pérdida de pared en una línea. El cliente no quiso preparar la línea para verificación por ultrasonido por temor a causar una fuga. |
