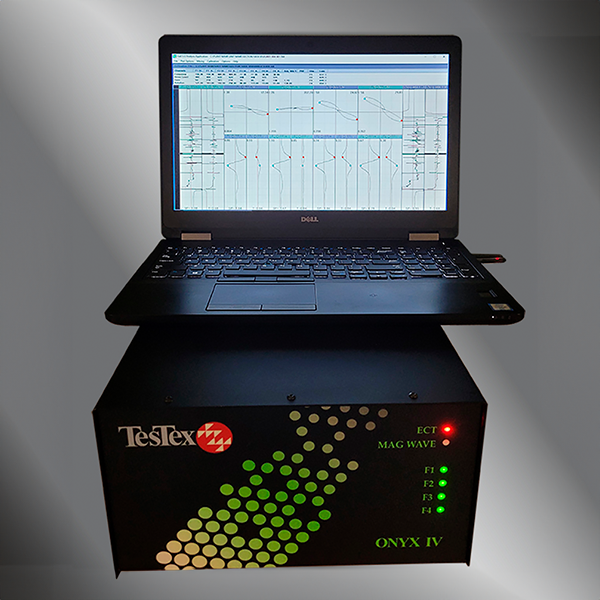

Descripción
El Onyx IV también puede utilizarse para inspeccionar materiales ferrosos en busca de fallas grandes o picaduras pequeñas. El sistema es capaz de diferenciar entre defectos internos (ID) y externos (OD).
El sistema ofrece respuestas diferenciales y absolutas para cada frecuencia y cuenta con una señal de referencia incorporada, lo que permite generar señales absolutas sin necesidad de una sonda de referencia.

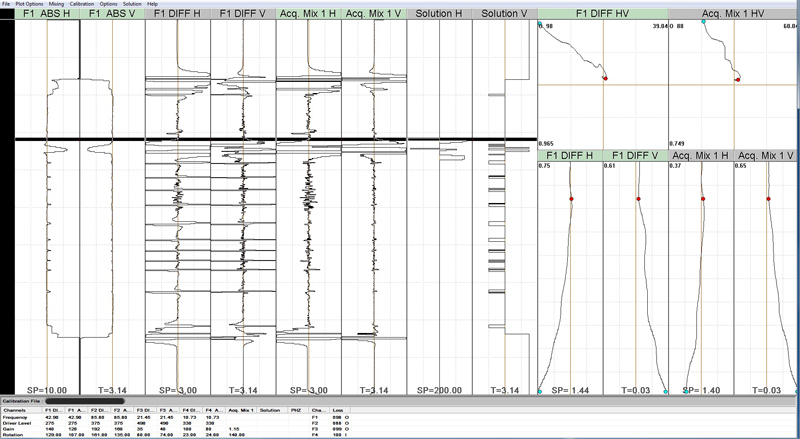

Cuenta con mezcla en tiempo real para suprimir señales de soportes o placas de bafle. El sistema permite visualizar simultáneamente en modos absoluto y diferencial.
Las tarjetas electrónicas están diseñadas para operar de forma independiente, lo que facilita la localización de fallas, reparación y expansión. Cada placa de circuito principal está diseñada para funcionar casi como un sistema de frecuencia única completo. Se pueden añadir más frecuencias al sistema insertando placas adicionales en el backplane.
Controladores de Sonda Opcionales
El sistema Onyx IV ECT puede operarse con una sonda manual o con uno de dos controladores de sonda opcionales. El PD-6k permite velocidades de inserción de hasta 5 pies/seg (1.52 m/seg), mientras que el PDP-22 alcanza velocidades de inserción de hasta 20 pies/seg (6.10 m/seg).
Tanto las sondas manuales como los controladores opcionales se conectan directamente al Onyx IV utilizando el mismo software, garantizando un sistema duradero y confiable.

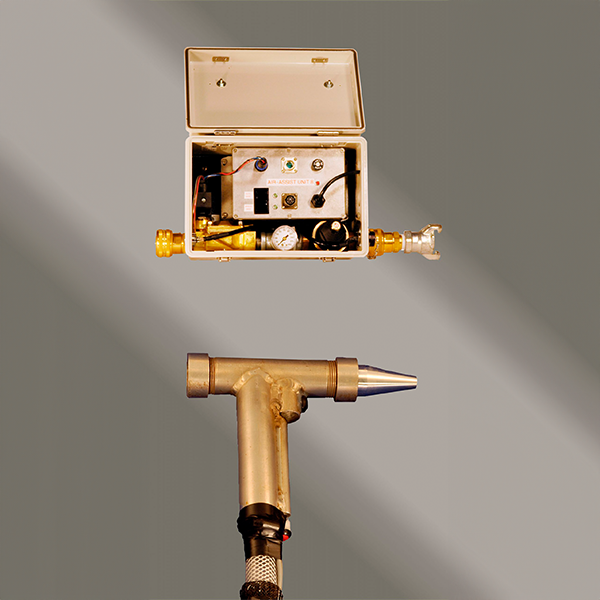

PD-6k
Como indica su nombre, el PD-6k es un controlador de sonda de seis kilogramos (6 kg o 13.2 libras).
Es extremadamente portátil y liviano.
Permite una inserción de sonda a alta velocidad, se adapta a diferentes conexiones neumáticas y solo requiere aire comprimido estándar para funcionar.
Con el PD-6k es posible inspeccionar hasta 8 tubos por minuto y entre 2,000 y 3,000 tubos por equipo en turnos de 12 horas.
Puede utilizarse en metales ferrosos y no ferrosos.

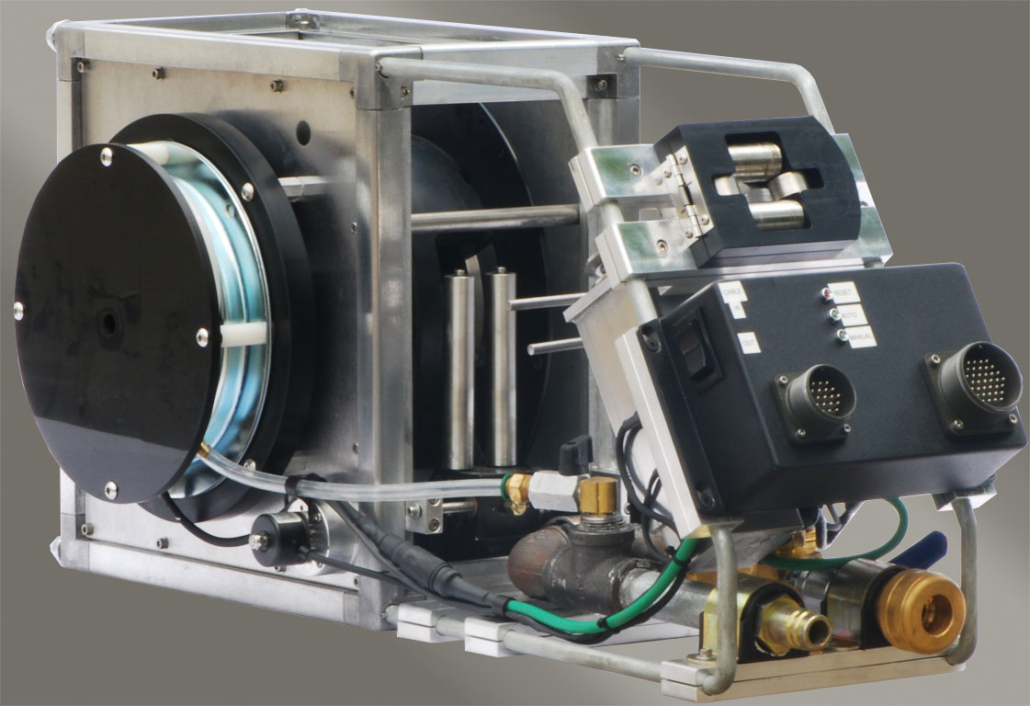

PDP-22
El PDP-22 cabe en aberturas de 16” (406 mm) y permite la inserción y extracción a velocidad constante.
La velocidad máxima de inserción es de 20 pies/seg (6.10 m/seg) y la velocidad máxima de inspección es de 10 pies/seg (3.05 m/seg).
Está diseñado con un margen de sobredimensionamiento para asegurar una larga vida útil, y sus componentes modulares son fáciles de mantener y reparar.
Permite funcionamiento con 110 V o 220 V.
Gracias a su análisis automatizado, puede inspeccionar hasta 12 tubos por minuto y entre 4,000 y 5,000 tubos por equipo en turnos de 12 horas.
Información Adicional
-
El Onyx IV ofrece 8 canales estándar con múltiples canales de mezcla para mejor detección y dimensionamiento de defectos
-
Rango de frecuencia de 1 kHz a 1.2 MHz
-
Completamente digital, con mezcla en tiempo real y amplia variedad de filtros de datos especiales
-
Compatible con sondas de bobina (bobbin), de superficie y de saturación magnética
-
Puede suprimir señales no deseadas como las de placas de soporte
-
Compatible con el software TS-Map y AR-Wizard
-
Todos los datos se archivan para su análisis, procesamiento y comparación con inspecciones futuras
-
Análisis automático y manual realizado en sitio
-
Los tubos ferrosos pueden inspeccionarse usando la técnica MagWave (MWET) en conjunto con el Onyx IV
