Inspección IRIS Testex Helix-XT II

El Helix-XT II es un sistema basado en ultrasonido para la inspección interna de tubos ferrosos y no ferrosos. Está basado en el sistema de inspección rotativa interna (IRIS), el cual puede aplicarse a casi cualquier material.

Con el Helix-XT II se pueden realizar mediciones precisas de espesor en cualquier punto a lo largo del tubo, lo que permite detectar pequeños cambios de espesor y determinar con exactitud la ubicación de picaduras y corrosión.

El sistema utiliza una técnica de pulso-eco por inmersión, en la cual un chorro de agua hace girar una turbina que contiene el transductor. La turbina rota un espejo colocado a 45 grados, que refleja los pulsos ultrasónicos de forma radial hacia la pared del tubo.

Las reflexiones de las paredes interna y externa del tubo siguen el mismo camino de regreso al transductor. El intervalo de tiempo entre el primer eco (la pared interna) y el segundo eco (la pared externa) permite medir el espesor de la pared del tubo.

El 100% del tubo se inspecciona mediante una trayectoria helicoidal generada al desplazarse el cabezal del transductor a lo largo del tubo.

El Helix-XT II cuenta con un panel de configuración fácil de usar e interfaz de control de la tarjeta ultrasónica (UT). El software de adquisición de datos registra escaneos A, B y C, y permite tomar hasta 719 lecturas por revolución.

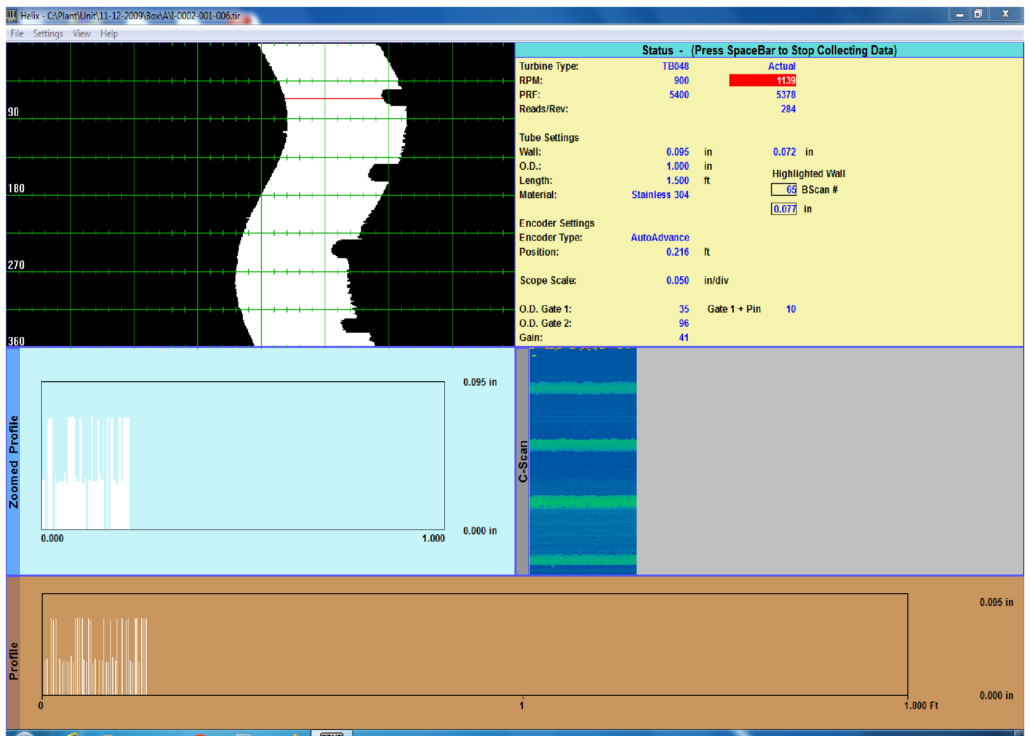

El software de visualización de datos a todo color muestra los escaneos B y C.

El Helix-XT II puede inspeccionar tubos de hasta 30 metros (99 pies) de longitud, con diámetros desde 0.350 pulgadas (8.9 mm) hasta 3.5 pulgadas (88.9 mm).

Incluye una bomba sumergible de acero inoxidable con filtro, y el flujo de agua puede ajustarse hasta 10 galones por minuto (GPM).
