Descripción
Capacidades del Sistema
-
Escaneo 360° para tuberías de menos de 10” de diámetro
-
Escaneo 120° (1/3 de circunferencia) por pasada para tuberías de mayor diámetro
-
Diámetros compatibles: desde 3”
-
Compatible con encoders para registro preciso
-
Escaneo sobre curvas, codos y soldaduras
-
Soporta condiciones extremas hasta -40 °F (-40 °C)
-

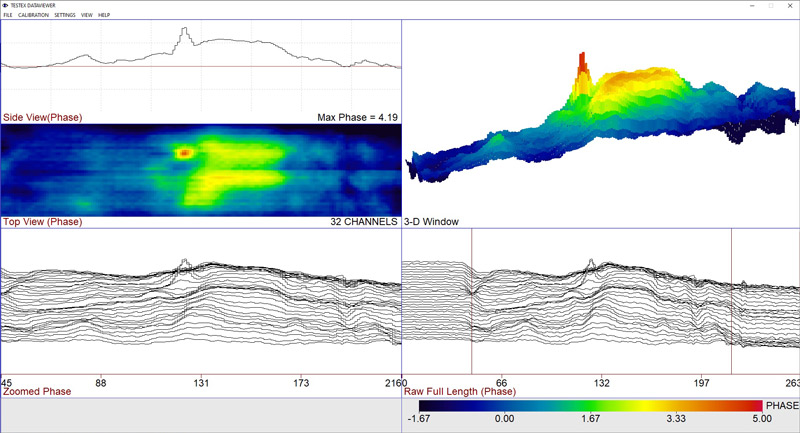

Visualización de resultados en gráficos 3D de alta resolución
-
Velocidad de inspección: hasta 10 ft/min

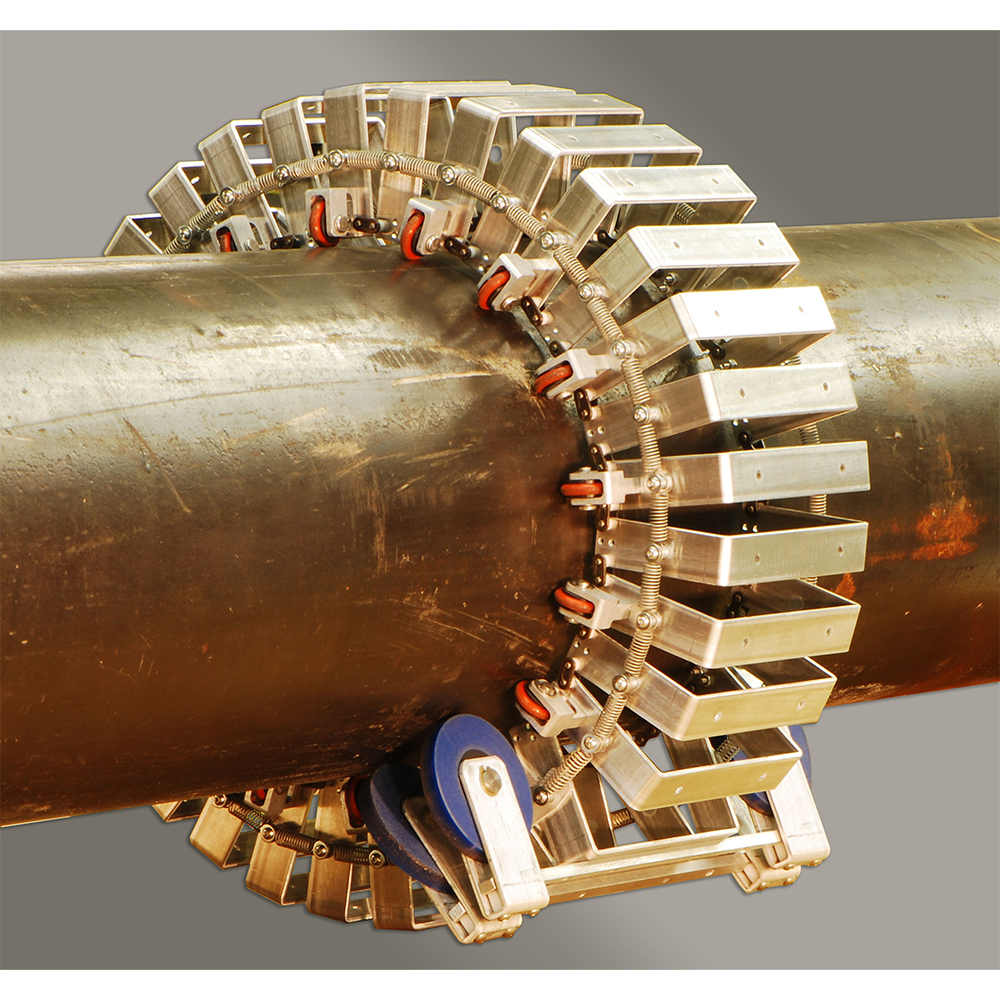

Diseño y Propulsión
-
Diseño modular para cambios rápidos de tamaño
-
Carcasa superior contorneada para estabilidad del sensor
-
El arreglo de sensores se adapta a la geometría real de la tubería mediante un sistema de acoplamiento flexible
-
Opción de propulsión automatizada con oruga magnética controlada remotamente
Aplicación en Campo: Prueba en Alaska
Lugar: Alaska North Slope
Objeto de prueba: Tuberías de tránsito de crudo (una con cinta anticorrosiva y otra sin revestimiento)
Técnicas comparadas:
-
EMAT (Transductor Acústico Electromagnético)
-
A.U.T. (Ultrasonido Automatizado)
-
LFET con Line CAT
Resultados:
-
A.U.T. ofreció lecturas de espesor reales pero con escaneo muy lento
-
EMAT fue más rápido que A.U.T., pero redujo su velocidad a la mitad sobre superficie con cinta
-
LFET con Line CAT:
-
Misma velocidad de escaneo (~10 ft/min) con o sin cinta
-
Tasa de detección del 100% para picaduras con pérdida del 25% del espesor (aspect ratio 3:1)
-
Menos del 1% de falsos positivos
-
Mayor productividad total frente a las otras tecnologías
-
