Detector de fallas ultrasónico de rieles UDS2-73

Consulte sobre este producto

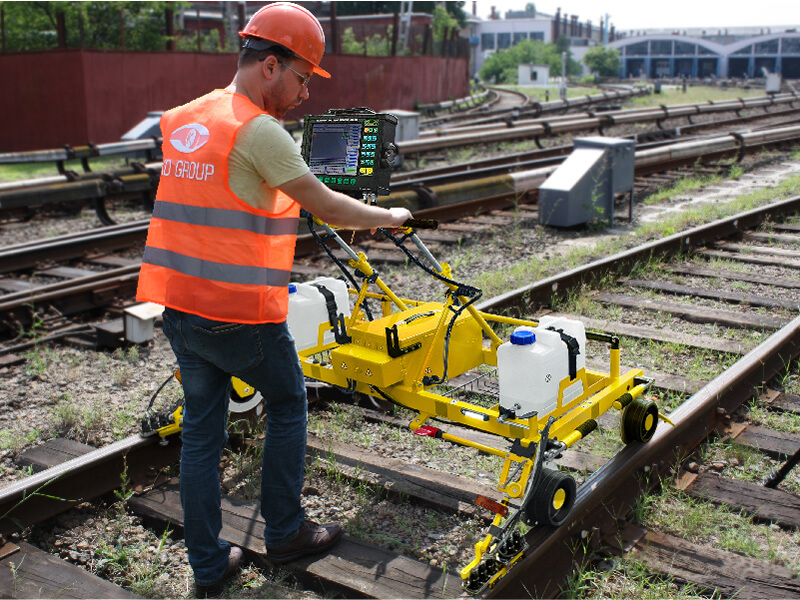

El detector de defectos está diseñado para detectar defectos en la superficie de rodadura de ambos rieles y en la sección transversal del riel, excluyendo las cuchillas de la base. Utiliza un carro de detección de defectos para pruebas continuas y sondas manuales para pruebas de confirmación de segmentos individuales de la sección transversal del riel y uniones soldadas.

Ventajas del detector de defectos

  • Escaneo completo del riel (excluyendo las cuchillas de la base) gracias a su multicanalidad;
  • Configuración estándar integrada para el funcionamiento del canal;
  • Determinación de la distancia y la velocidad durante las pruebas continuas;
  • Visualización de los resultados de las pruebas en tiempo real en modo B-Scan (para 4 canales);
  • Escaneo y almacenamiento de la información cada dos milímetros de la distancia recorrida desde todos los canales;
  • Registro de los resultados de las pruebas con diferentes niveles de sensibilidad;
  • Registro de todos los resultados de las pruebas y funciones avanzadas de análisis de datos;
  • El detector de defectos, con el esquema de escaneo estándar aplicado, permite detectar todo tipo de defectos fatales que aparecen durante la operación de una vía férrea.
Categorías: , Etiqueta:

Descripción

Características distintivas del detector de defectos

  • Pantalla TFT a color de alto contraste;
  • Sincronización del codificador;

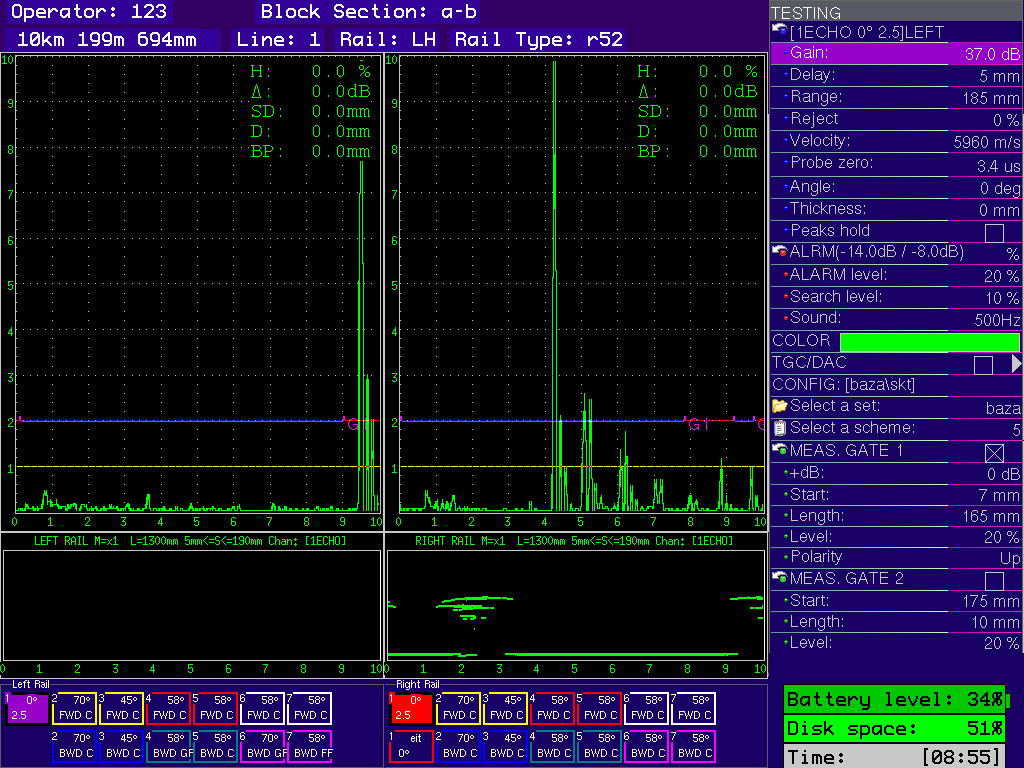

  • Formatos de visualización de la información: A-Scan, B-Scan;
  • Número de canales para pruebas continuas: 28;
  • Número de canales para pruebas manuales: 3; Técnicas y áreas de prueba de cabezas de riel:
  • Técnica de eco con sonda de haz angular para probar el campo y el lado de la galga de la cabeza del riel en la dirección del movimiento y en contra de la dirección del movimiento;
  • Técnica de eco con sonda de haz angular para probar la parte central de la cabeza del riel en la dirección del movimiento y en contra de la dirección del movimiento;
  • Técnica de eco-espejo con sonda de haz angular para probar la parte central de la cabeza del riel en la dirección del movimiento y en contra de la dirección del movimiento;
  • Técnica de eco-espejo con sonda de haz angular para probar el campo y el lado de la galga en la dirección del movimiento y en contra de la dirección del movimiento;
Overall dimensions of flaw detector without a handle and with one ultrasonic unit and power unit no more than (1040×1640×1130) mm;
in transport position – no more than (900×2060×600) mm.
Equipped flaw detector weight no more than 50 kg.
Keypad English, Russian.
Languages English, Russian.
Number of ultrasonic units 4
Number of ultrasonic channels 28 channels.
Connector types BNC, RS-19.
Data storage Flash card.
Independent power source NiMH storage battery of rated voltage 12 V and rated capacity 17 А∙h.
Operation time 10 hours.
Flaw detector consumed electric power no more than 30 V•А.
Time of flaw detector operation mode setup no more than 15 sec.
Display resolution 800×480 pixels.
Screen dimensions (width, height, diagonal) 155 mm, 95 mm, 180 mm (7.5 inches).
Warranty 1 year.
Interfaces
USB USB-A (host), USB-B (slave).
Trigger O available.
Headphones available.
Encoder output Single-coordinate encoder.
Main metrological performances
The limits of admissible main absolute error of flaw detector during the measurement of depth dН and coordinates,of defects depth
  • dН = ±(0.5+0.02НY) mm;
  • = ±(0.5+0.02Х) mm;
  • = ±(0.5+0.02Y) mm.
The limits of admissible main absolute error during the measurement of signals amplitudes ratio ∆N at the reception path input in the gain range from 20 dB to 80 dB ∆N = ±(0.2+0.03N);

∆N ─ main absolute error during signals amplitudes ratio measurement, dB;
N ─ numeric value of signals amplitude ratio, dB.
Time instability of flaw detector reception path sensitivity ± 0.5 dB for 8 hours of continuous operation.
Protection level in operation IP 64
Ambient temperature from minus 400 to plus 500С.
Atmospheric pressure from 84 to 106,7 kPa.
Relative humidity (93 ± 3) at a temperature 25 ºС.
Flaw detector in shipping package is resistant to the influence of
  • vibrations;
  • strokes with the peak shock acceleration value 98 m/s2, impulse duration 16 ms, number of strokes 1 000±10 for each direction.
Flaw detector retains its parameters when it is influenced by electromagnetic interferences which do not exceed the following norms
  • harmonic interferences of magnetic field in the frequency band from 30 Hz to 50 kHz with the effective value of field intensity from 130 to 70 dB;
  • harmonic interferences of electric field in the frequency band from 10 kHz to 30 МHz with the effective value of field intensity 120 dB.
Full average flaw detector lifetime no less than 10 years.
Probability of no-failure operation no less than 0.9 for 2 000 h.
Pulser
Initial pulse type Short pulse of negative polarity.
Initial pulse frequency One-channel mode – 250 Hz; complete mode – no more than 1000 Hz.
Amplitude 180 V
Duration 60±10 ns
Rising edge duration no more than 20 ns.
Synchronization type from an initial pulse, from an encoder.
Receiver
Gain from 0 to 100 dB with a step of 0.1, 1, 10 dB.
Input signal no more than 2 V from a peak to a peak.
Input reception path resistance no more than 300 Ω.
Digital filter 1 standard digital filter with central frequency 2.5 MHz.
Rectifier envelope.
Setups mode
Measurements mm
Testing range from 0 to 1000 mm, with a step 1, 10, 100 mm.
Velocity from 2000 m/s to 8000 m/s, with a step 1, 10, 100, 1000 m/s.
Probe zero from 0 to 60 µs, with a step 0.1, 1 µs.
Range delay from 0 to 1000 µs, with a step 1, 10, 100 µs.
Probe angle from 0 to 900, with a step 10, 100
Cycles/gates
Number of cycles max. number of cycles 16.
Cycle duration 0.01 – 0.4 ms.
Number of gates in a cycle max. number of gates 2 for each channel.
Gate fixation level from 0 % to 100 % of vertical screen scale.
ALARM When the signal goes beyond the ALARM level, when the signal stays within the ALARM level.
ALARM system
Sound ALARM system sound – separate for each rail and combined (for a group of channels);

range of pulse frequency setup of alarm system sound indicator is from 0.5 to 5 kHz, with a step 100 Hz.
Light ALARM light – separate for each rail and combined (via all ensounding channels);
visual by the screen – separate for each rail and each channel.

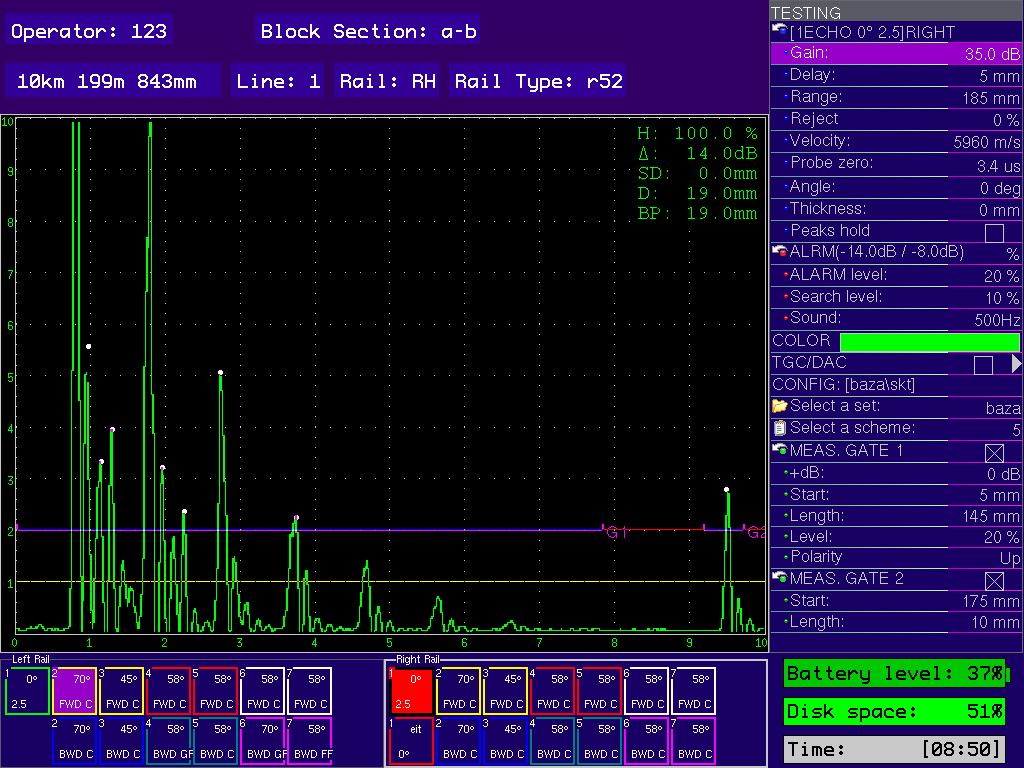

Measurements in A-scan mode
Displayed parameters 4 measuring parameters are displayed in a status bar.
  • А – amplitude of an echo-signal from a defect in relation to ALARM level, dB;
  • S – distance «by the beam» to a defect;
  • X – defect depth coordinate, mm;
  • Y – defect depth coordinate, mm.
TCG curve max. number of points is 14 per cycle, dynamic range 100 dB, vertical setup step 1 dB, horizontal – 2 mm.

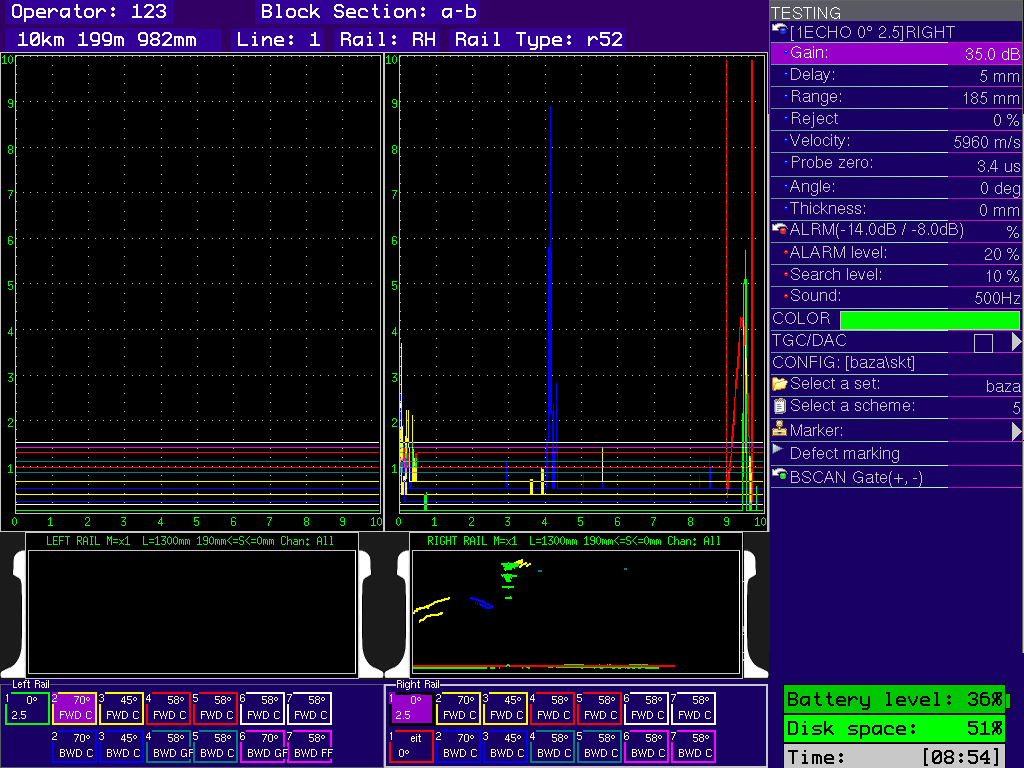

Measurements in B-scan mode
«Raw» B-scan
  • А – max. amplitude of the echo-signal from the defect relative to the screen center, dB;
  • H – distance «by the beam» to the defect an echo-signal from which has max. amplitude, mm;
  • dH – conditional length «by the beam», mm;
  • L – coordinate along the scanning path to a defect an echo-signal from which has max. amplitude, mm;
  • dL – conditional defect length, mm.
