Detector de fallas ultrasónico de un solo riel UDS2-77

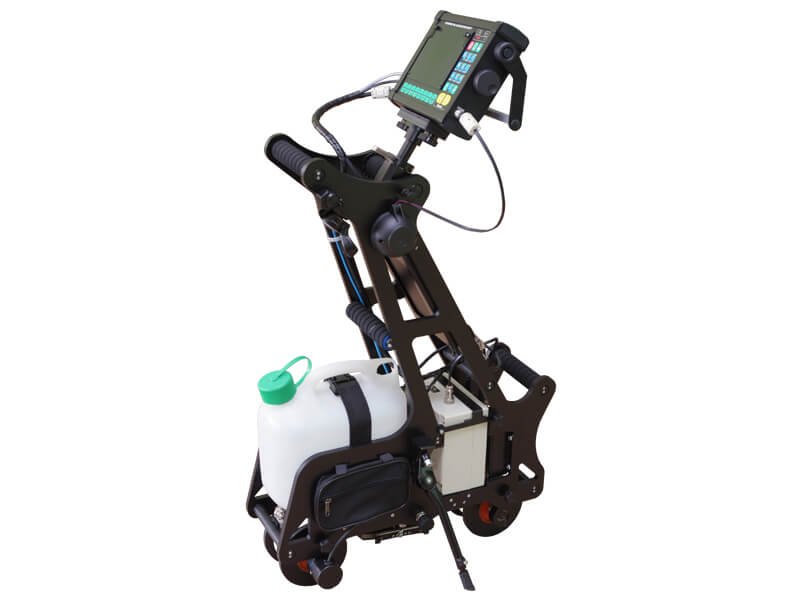

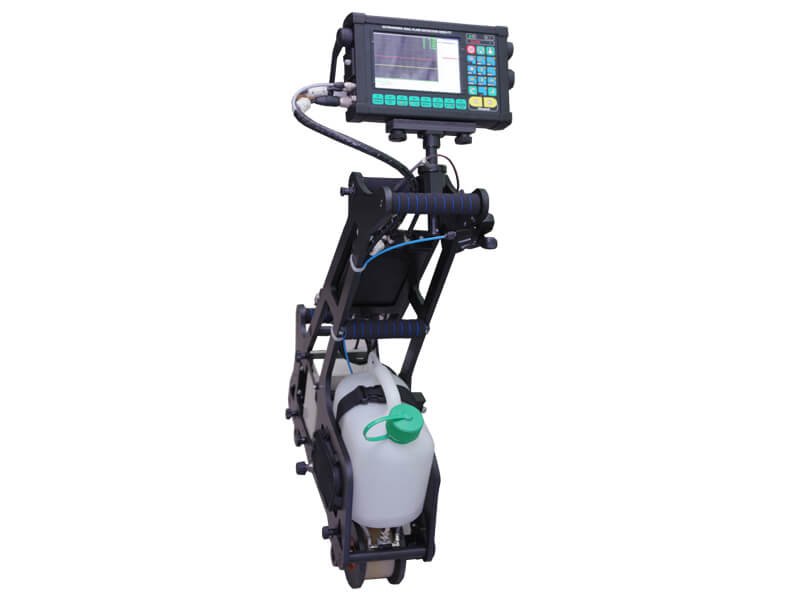

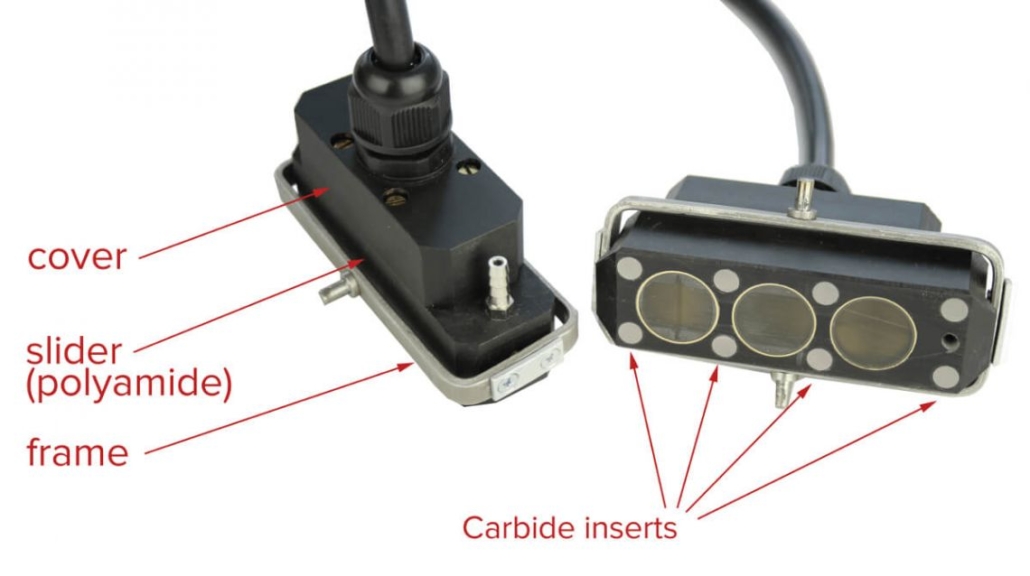

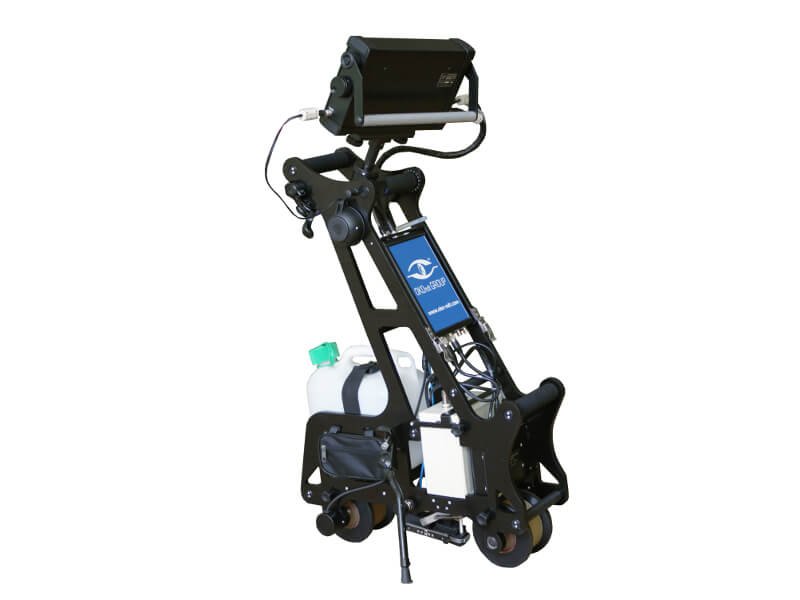

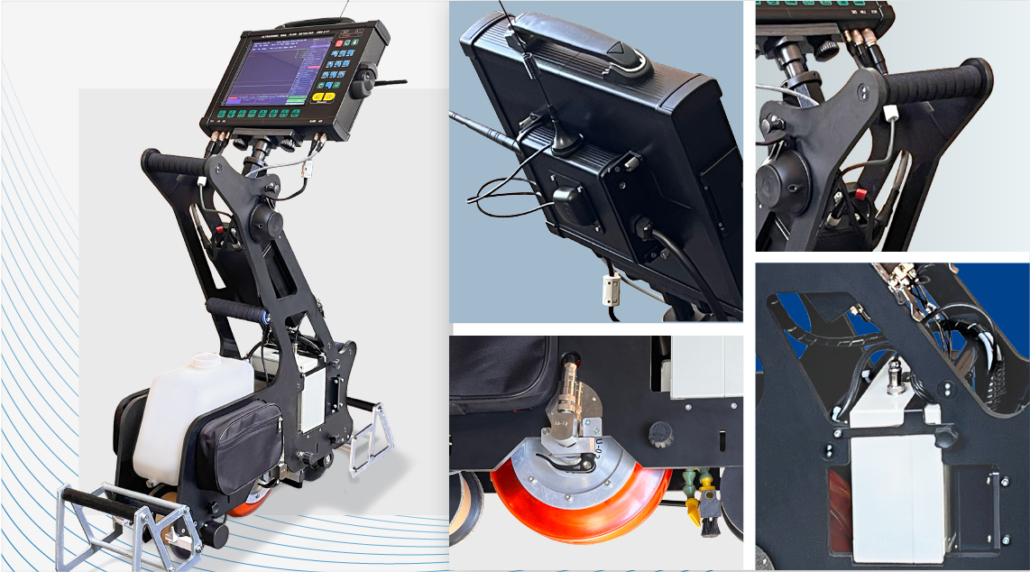

El detector ultrasónico de fallas de un solo carril UDS2-77 es un carro manual diseñado para la inspección de una línea de carril. El producto se fabrica en nueve versiones y puede emplear una unidad de búsqueda deslizante o una unidad de búsqueda de rodillos, y contiene de 3 a 13 sondas UT.

El detector de fallas utiliza un esquema de escaneo único que permite inspeccionar toda la sección del carril, excepto las bridas de base, mediante técnicas de eco pulso, eco sombra y eco imagen.

Características principales:

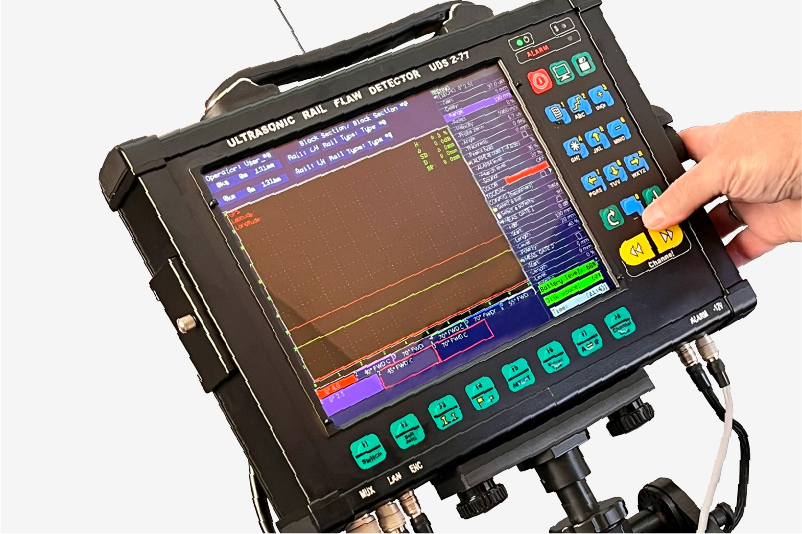

• Representación de los resultados de las pruebas en formato A-scan, multi-A-scan y B-scan para todos los canales;
• Visualización en tiempo real de los resultados de las pruebas en formato B-scan;
• Registro y almacenamiento de datos (nombre del operador, línea, dirección, número de vía, posición izquierda/derecha, coordenada inicial de la vía, fecha, hora, coordenada final de la vía);
• Captura de pantalla (Imprimir pantalla);
• Guardado de los resultados de las pruebas en formato de matriz de datos (B-scan) en la memoria interna;
• Uso de una memoria USB para la transmisión de los resultados de las pruebas al PC;
• Disponibilidad de puertas de medición en modo A-scan y B-scan;
• Visualización posterior de los resultados de las pruebas en el detector de defectos con la posibilidad de medir tamaños condicionales de los defectos;
• Posibilidad de colocar marcadores de vía (p. ej., «Puente», «Cruce», «Orificio para perno», etc.).
