TechSonic-W

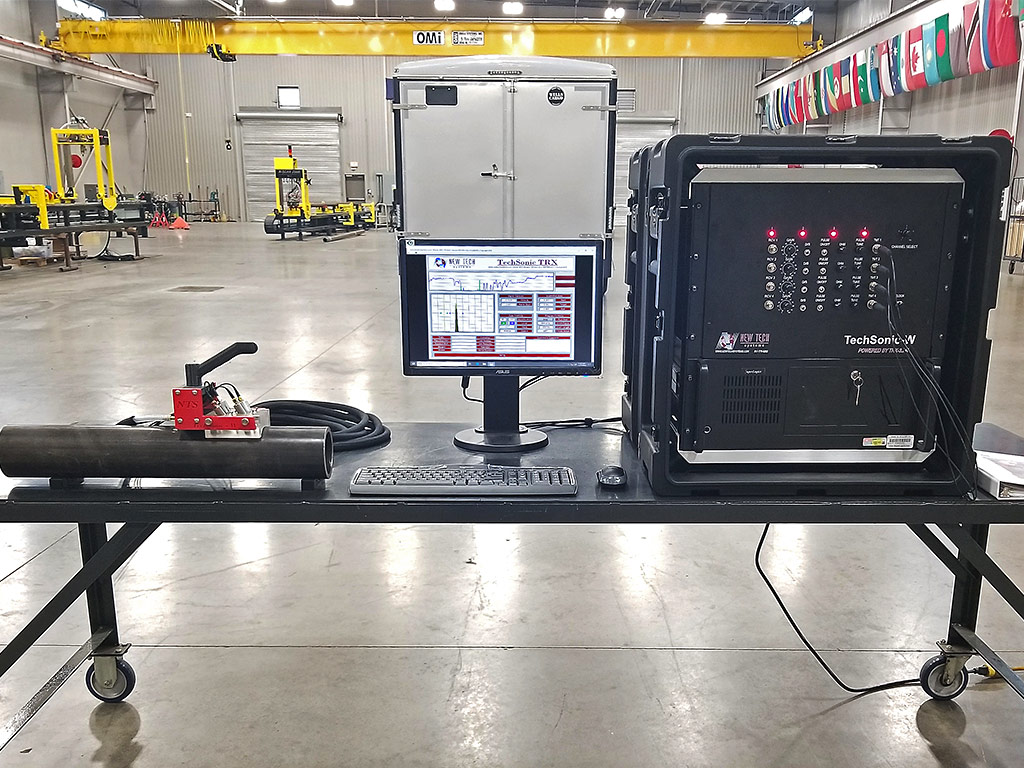

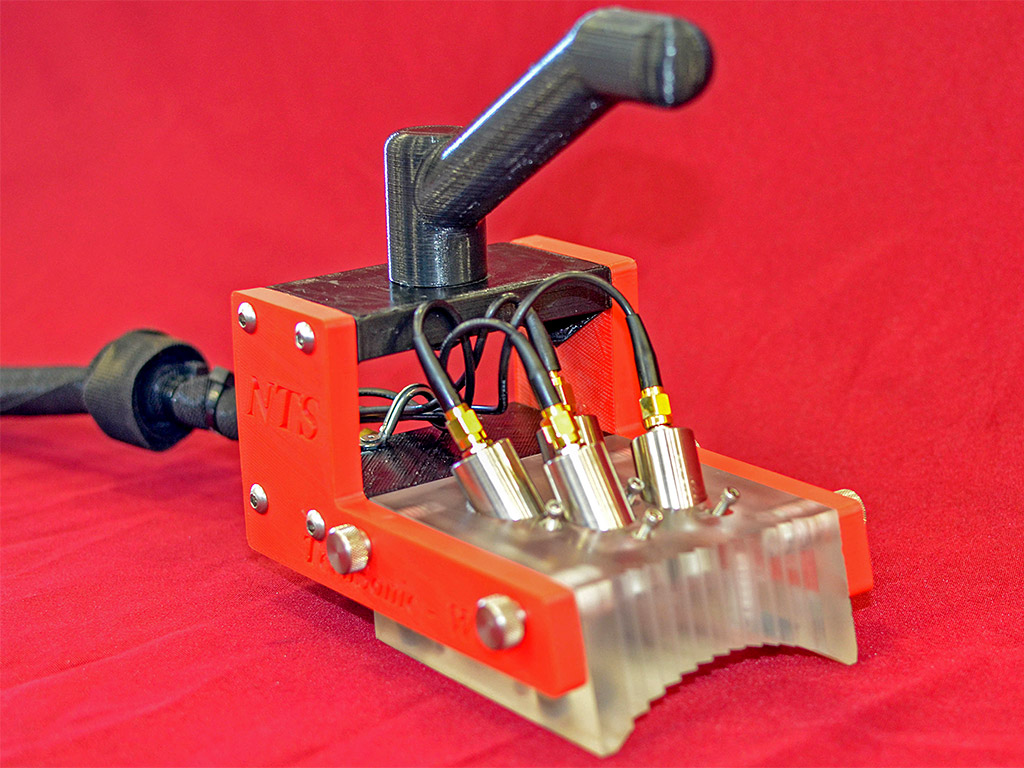

El TechSonic-W™ es la nueva generación de nuestros populares sistemas de inspección ultrasónica de área final (UTEA) tipo cuña. El TechSonic-W™ es extremadamente portátil y no requiere rotores pesados para su operación en campo. Nuestro innovador osciloscopio de plataforma TRX impulsa el TechSonic-W™. Durante años, la industria de la inspección OCTG ha utilizado osciloscopios UT complejos, desarrollados para su uso en otras industrias. New Tech Systems ha desarrollado internamente los osciloscopios de plataforma TRX específicamente para la industria de la inspección OCTG. El osciloscopio de plataforma TRX simplifica el proceso UTEA. La configuración se realiza en minutos, ya que el software realiza automáticamente muchos de los ajustes y cálculos complejos. Los osciloscopios de plataforma TRX permiten diferenciar defectos de diámetro interior y diámetro exterior, y los resultados de la inspección se muestran en un gráfico de fácil lectura. Además, el osciloscopio TRX puede mostrar eventos analógicos como los osciloscopios UT tradicionales o mostrar eventos que solo indican la detección de un defecto. Opcionalmente, se ofrece una configuración de escáner dual para permitir el escaneo simultáneo del pasador y la caja. Además, está disponible el sistema AUTO UTEA opcional, que proporciona un sistema estacionario de doble pórtico para el escaneo semiautomático de las áreas críticas de los extremos de la tubería de perforación. El TechSonic-W™ está diseñado para cumplir con los requisitos más estrictos de API, DS-1, etc.
Modo de Operación

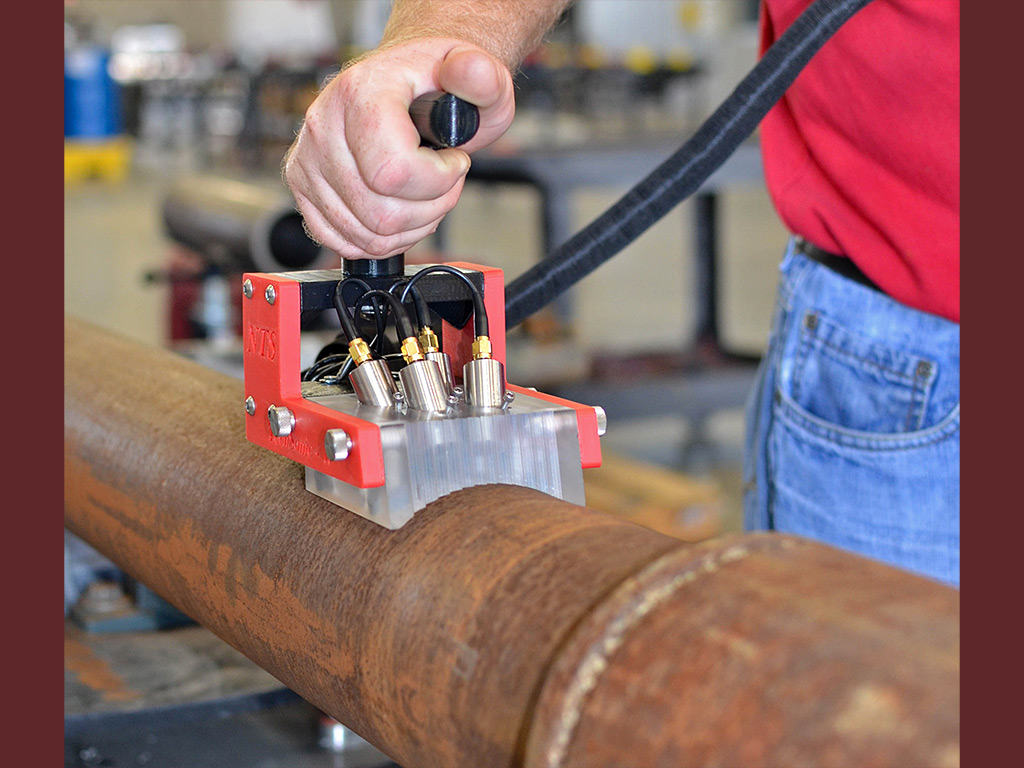

El sistema se calibra con un estándar al inicio del trabajo. La tubería de perforación se enrolla sobre los soportes. La cuña UT portátil se coloca sobre la tubería para inspeccionar la sección deseada. Se enciende la bomba de agua acoplada y el agua se introduce en la cuña a través de los puertos para acoplar los transductores a la tubería. El operador de la cuña escanea una sección estrecha de la tubería con esta en posición fija. La tubería se enrolla ligeramente y se escanea otra sección de la tubería. El proceso se repite hasta escanear 360 grados de la sección de la tubería. El operador de la electrónica observa el proceso de inspección en el software TRX y registra los defectos en una carpeta específica. Este proceso se realiza normalmente en el extremo crítico de la tubería de perforación, pero el TechSonic-W™ puede utilizarse para otras aplicaciones. Este sistema opera con una alta tasa de producción, excelente confiabilidad y una inspección de calidad.
