Descripción
Mediciones cuantitativas precisas y fiables
El sistema QSR utiliza la tecnología cuantitativa de corto alcance patentada por GUL para aplicaciones de dimensionamiento de corrosión.
Las capacidades de medición de defectos del QSR1® y del Axial QSR® son complementarias. Para soportes sencillos donde los defectos suelen extenderse axialmente y el acceso a la parte superior de la tubería es ilimitado, el QSR1® ofrece un método de medición de eficacia probada que utiliza tanto la transmisión a través de la tubería como la reflexión desde las áreas con pérdida de pared para proporcionar mediciones de pared fiables y precisas.
El Axial QSR® permite realizar mediciones de pared en áreas a las que el QSR1® no puede acceder debido a razones como el diámetro de la tubería o las limitaciones de acceso. Nuestros expertos en ventas estarán encantados de asesorarle sobre los detalles específicos de su aplicación.
QSR1®

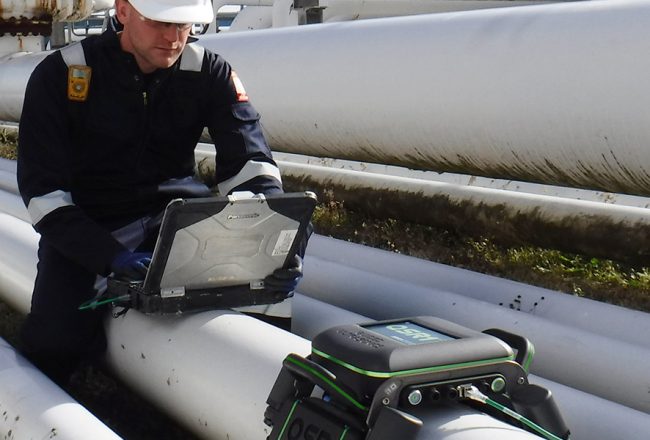

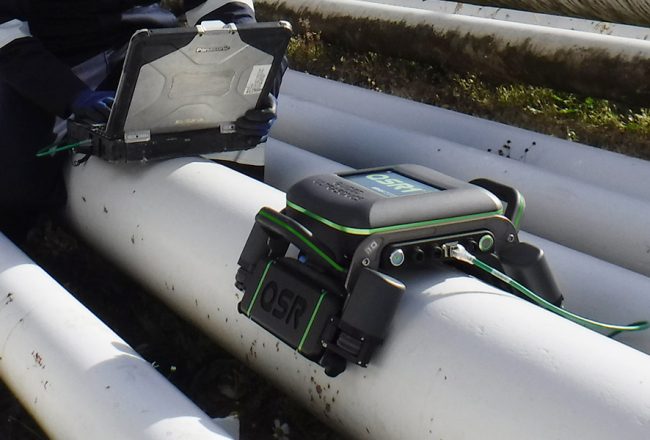

QSR1® es un escáner fácil de usar diseñado para medir cuantitativamente el espesor de pared restante de los soportes de tuberías para detectar corrosión. Es ligero, de bajo consumo, funciona con baterías y es muy portátil. El dispositivo se coloca sobre la tubería y escanea automáticamente su eje.

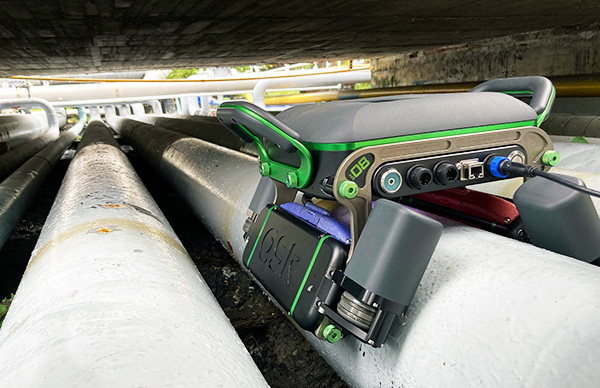

QSR1® utiliza tecnología EMAT para generar y recibir ondas guiadas de corto alcance sin contacto, lo que facilita el escaneo, que es sencillo, repetible y relativamente resistente a la superficie.
¿Cómo funciona?

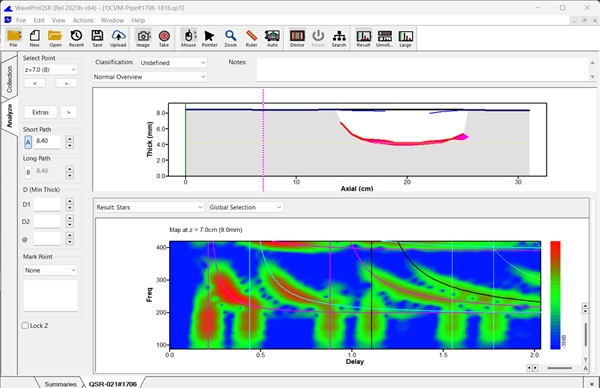

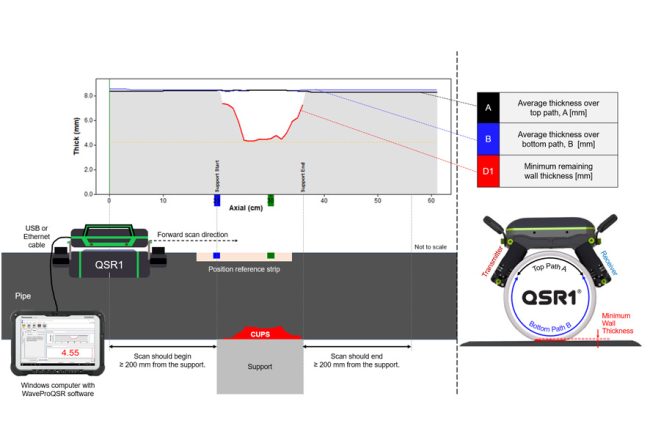

En cada posición axial escaneada, el sensor transmisor QSR1® genera ondas guiadas horizontales transversales (SH), que se propagan en la dirección circunferencial de la tubería y son recibidas por el sensor receptor. Los tres resultados principales de la medición incluyen el espesor de pared promedio en las trayectorias superior e inferior, y el espesor de pared mínimo restante, indicados por A, B y D1, respectivamente. La recopilación de datos y las configuraciones de escaneo del QSR1®, incluida la longitud total del escaneo axial, se controlan mediante el software WaveProQSR™ instalado en un ordenador con Windows.
Axial QSR®

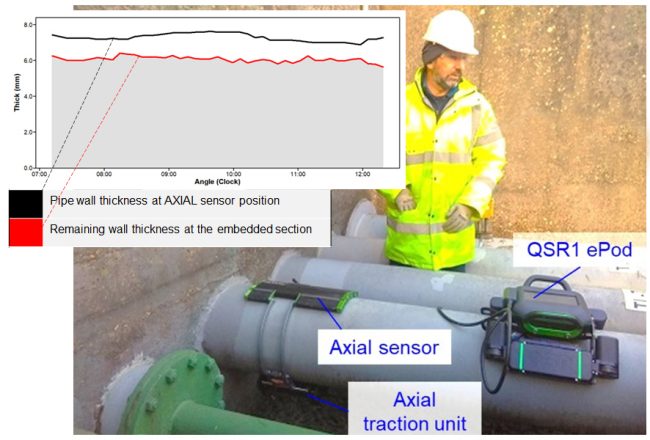

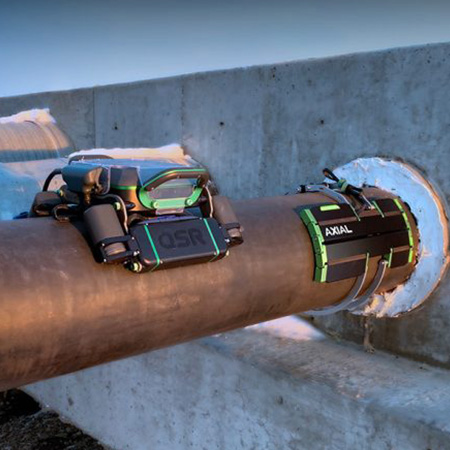

Axial QSR® es la extensión del concepto QSR1® para cubrir aquellos casos en los que necesitamos escanear la tubería desde una dirección diferente a la del QSR1®. El escáner Axial QSR® es un dispositivo de perfil bajo diseñado para encajar perfectamente en espacios reducidos cerca de soportes y estanterías de tuberías. Se desplaza circunferencialmente alrededor de la tubería, enviando ondas axialmente a lo largo de ella.
Axial QSR® también utiliza tecnología EMAT para enviar y recibir ondas guiadas de corto alcance y utiliza tecnología patentada de amplia frecuencia y longitud de onda.
¿Cómo funciona?

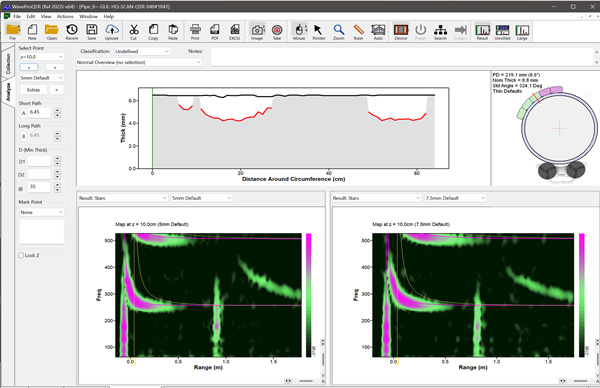

En cada posición circunferencial escaneada, el sensor transmisor Axial QSR® genera ondas guiadas horizontales transversales (SH), que se propagan en la dirección axial de la tubería y son recibidas por el sensor receptor. Los dos resultados principales de la medición incluyen el espesor de pared promedio directamente debajo del sensor y el espesor de pared mínimo restante dentro de un radio de 5 a 50 cm frente al sensor, indicados por A y D1, respectivamente. La recopilación de datos y las configuraciones de escaneo del Axial QSR®, incluida la longitud total del escaneo circunferencial, se controlan mediante el software WaveProQSR™ instalado en un ordenador con Windows.
